Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Conta Malzemesi: | NBR / HNBR / EPDM / Viton A / Viton G / FPM | Plakalar malzeme: | AISI 304 / AISI 316 / Titanyum / TiPa / Nikel / SMO254 / Alaşım 904L |
|---|---|---|---|
| Conta Merkez Boyutu: | 870 * 122 mm | conta şekli boyutu: | 964,4 * 215,9 mm |
| Conta Kalınlığı: | 4.4mm | Transfer Alanı: | 0.18㎡ |
| Conta Delik Çapı: | 65mm | Maksimum Sıcaklık: | 220 ℃ |
| Maksimum basınç: | 25bar | Plaka Şekli Boyutu: | 978 * 232 mm |
| Vurgulamak: | M6M Eşanjör Contaları,Nikel Plakalı eşanjör contaları |
||
Özel model kimya endüstrisi geniş aralıklı kanal oluklu plakalı ısı değiştirici Fischer E-18
E18 Plakalı Eşanjör Giriş
E18 plakalı ısı eşanjörleri, gıda endüstrisi için özel olarak geliştirilmiş ve optimize edilmiştir.Çok çeşitli farklı sistemler sunulabilir.0.05'ten itibaren plaka yüzeyleri㎡ 1.5㎡'ye kadar ve 500m³ / saate kadar çıktılar mevcuttur.

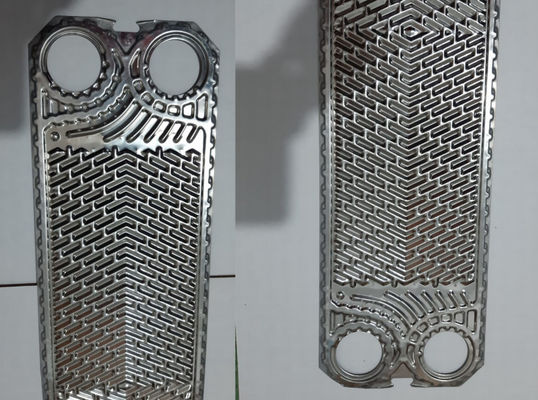

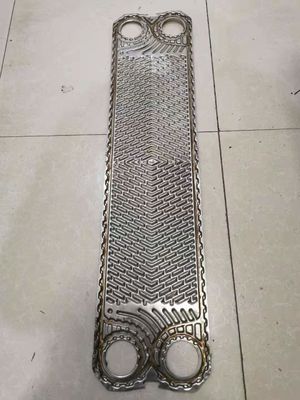

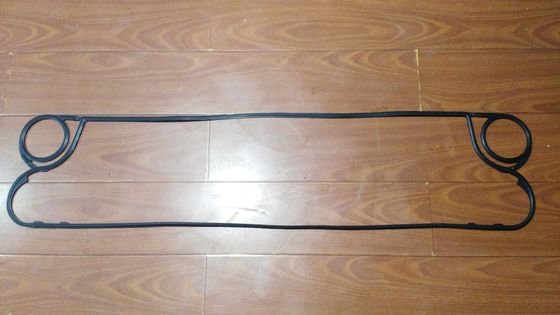

E18 Plakalı Eşanjör Contası Ve Plakası Parametresi
| Kauçuk Tipi | NBR | EPDM | VİTON / FKM | HNBR |
| Uygulama Sıcaklığı | -20 ° C ile + 130 ° C | -50 ° C ile + 150 ° C | -30 ° C ile + 251 ° C | -15 ° C ile + 160 ° C |
| Akışkan Medya |
Su Deniz suyu Mineral yağ Tuzlu salamura |
Sıcak su Buhar Asit Alkali |
Yüksek sıcaklık direnci Güçlü oksidanlar Sıvı yağ Asit ve alkali |
Yüksek sıcaklıkta mineral yağ ve su |
| Özellik | Geleneksel contaya göre değiştirilmesi daha kolay, yüksek basınç, yüksek sıcaklık, daha uzun ömür sızdırılmamalıdır | |||
| Plaka Malzemesi | Uygun sıvı çeşitleri | |
| Paslanmaz Çelik (SUS304,316 vb.) | Saf Su, Normal Su, Madeni Yağ vb. | |
| Ti, Ti-pd | Deniz suyu, Tuzlu su, Maden suyu vb. | |
| 20Cr, 18Ni 6Mo (254SMO) | Sülfürik Asit, Organik su çözeltisi vb. | |
| Ni | Yüksek sıcaklık ve konsantrasyon kostik soda | |
| Hastelloy alaşımı (C276, D205, B2G) | Konsantre sülfürik asit, Hidroklorik asit, Fosforik asit | |
| Plaka kalınlığı | 0,5 mm / 0,6 mm / 0,7 mm / 0,8 mm / 0,9 mm / 1,0 mm | |
| Plaka Şekli Boyutu | 978 * 232 mm | |
| Plaka Merkez Boyutu | 870 * 122 mm | |
| Transfer Alanı | 0.18㎡ | |
| Açı Delik Çapı | 65 | |
| Conta Kalınlığı | 4,4 mm | |
| Çalışma Basıncı | <= 25 çubuğu | |
| Plaka Teta | Düşük Teta ve Yüksek Teta | |
| Plaka Deliği | 4 Delikli Kanal Plakası, Deliksiz Uç Plakası |
|
E18 Plakalı EşanjörAvantajı
| Kompakt tasarım | Yüksek termal verimlilik |
| Temizlik ve bakım için sökülebilir | Gerekirse ek ısı transfer plakaları eklenebilir |
| Hijyenik ve endüstriyel uygulamalar için uygundur | Buharla kullanıma uygun |
| Gıdaya uygun malzeme | CIP sistemine uyarlanabilir |
| Basit temizlik | Kaliteli bir ürün |
| Düşük bakım maliyetleri | Uzun hizmet ömrü |
| Son derece etkili akış ilişkileri için profil varyasyonları | Buhar yoğunlaştırması için özel plakalar |
| Avantajlı fiyat / Performans oranı | Güler yüzlü hizmet |
| Yüksek operasyonel güvenlik | Kompaktlık |
| Yüksek etkinlik | Geniş kapsamlı uygulama olanakları |
| Gıdaya dayanıklı malzemeler | CIP uyumlu |
| Kolay temizlik | Avusturya'nın yüksek kaliteli ürünü |
| Düşük bakım maliyetleri | Uzun ömür |
| Çeşitli profiller mevcuttur | Farklı conta teknolojileri |
| 0.05㎡ ila 1.5㎡ arası plaka yüzeyi | 500 m³ / saate varan iş hacmi |
| Buhar kondansatörleri için özel plakalar |
Bakım Yaparken E18 Plakalı Eşanjör Nasıl Kurulur?
1 Boru tesisatını baskı plakasından ayırın
• boru tesisatını baskı plakasından ayırın
Eşanjör Plakalarının Çıkarılması
• somunları (12a) saat yönüne göre çıkarın
• gerdirme cıvatasını (12) çaprazlama için tüm somunları gevşetin
• germe cıvatasının (12) somunlarını germe cıvatasından (1) sökün
• bağlantı çubuğu pulunu çıkarın (13)
• germe cıvatalarını (1) çıkarın
• baskı plakasını (10) plaka paketinden uzağa itin
• ilk ısı eşanjör plakasını boylamasına 20-30 cm alttan açın
yön [1]
• plakayı bir açı altında yanlamasına sallayın
30-45 ° [2]
• plakayı çerçeveden çıkarın
• aynı şekilde plakayı plaka olarak çıkarın
• plakaların sırasını ve yüz pozisyonunu gözlemleyin - temizlendikten sonra
aynı şekilde geri yüklendi
2 Eşanjör Plakalarının Temizlenmesi
• her plakayı uygun bir deterjanla durulayın (ne contaya ne de plakaya zarar vermemelidir) uygun deterjanlar hakkında bilgi Isı Değiştirici üreticisinden alınabilir
• plakaları yumuşak bir fırça ile temizleyin
• değiştirilmeyecek contalar:
- plakayı temizleme solüsyonuna batırmaktan kaçının
• Değiştirilecek contalar:
- plakayı sıcak temizleme solüsyonuna daldırın (yaklaşık 100 ° C)
• kalın ölçekleme katmanlarında:
- plakayı sıcak temizleme solüsyonuna daldırın (yaklaşık 100 ° C)
Kullanmayın:
- çelik fırça
- çelik sıyırıcı veya benzeri
3 Yeniden montaj
• temizlenen plakaları yeniden takın
gözlemek
- her plakanın orijinal sırası ve konumu (sayılara ve plaka düzenleme çizimine göre)
- contalar takılı ve iyi durumda
• bireysel plakaları yerleştirin (30 - 40 ° eğimin altında yanal yerleştirme)
• baskı plakasını (10) plaka plakasına itin
• gerdirme cıvatalarını (1) yanal yuvalara tekrar takın
• gerdirme cıvatasını (13) germe cıvatalarına (1) sabitlemek için rondelalar takın
• plaka paketini gerdirme cıvatası (12) somunları ile gerin
- tekdüze olarak
- çapraz
- baskı plakası (10) ile çerçeve plakası (4) arasındaki paralelliği gözlemleyin
• isim plakasındaki tesnion sınırına uyun
• önlemek:
- aşırı gerilme (isim plakasındaki asgari gerdirme sınırının altında)
- çok az gerdirme (isim plakasındaki maksimum gerdirme sınırının üstünde)
• somunları (12a) monte ederek gerdirme cıvatasının (12) somunlarını sabitleyin
• boruları yeniden bağlayın
• Isı Değiştiriciyi bölüm 6'ya göre başlatın
