Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| model: | LX595/LX515/LX50 | ad: | PLAKA ISI DEĞİŞTİRİCİ CONTA |
|---|---|---|---|
| işletme basıncı: | 3.0 MPaG Maks. | Plaka malzemesi: | Paslanmaz Çelik, Titanyum, Yüksek Nikel Alaşımlı, Nikel ve diğerleri |
| Conta Malzemesi: | NBR, EPDM, FPM, NBRHT, VITON | yüzey alanı: | 0,83 ㎡ |
| Max. Maks. flow rate akış hızı: | 800 m³ / saat | Bağlantı Çapı: | 200mm |
| Çerçeve boyutu: | 1995*810mm | ||
| Vurgulamak: | plakalı eşanjör contaları,kovan ve borulu eşanjör contaları |
||

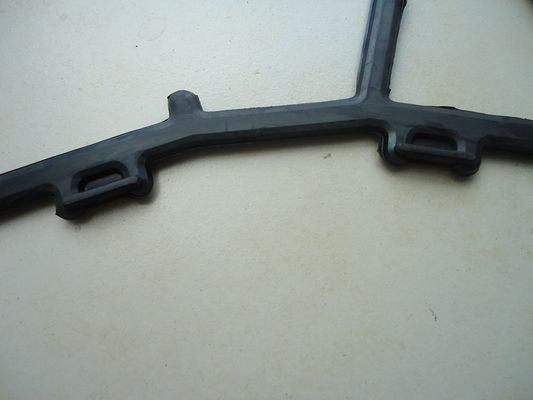

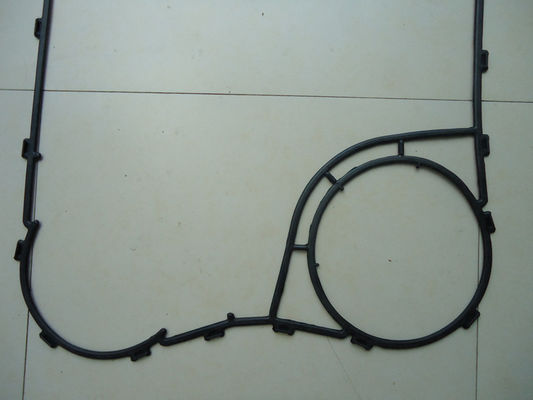

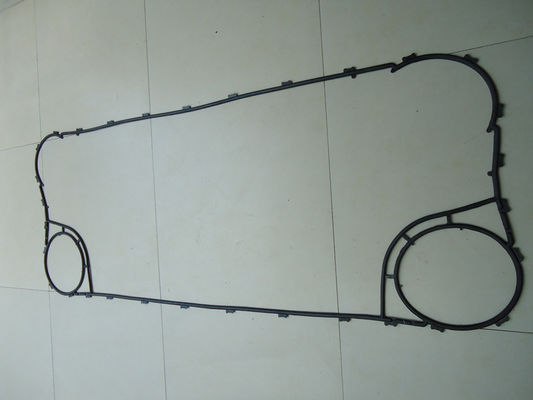

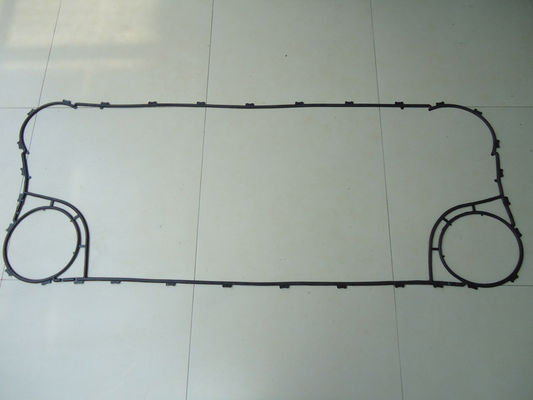

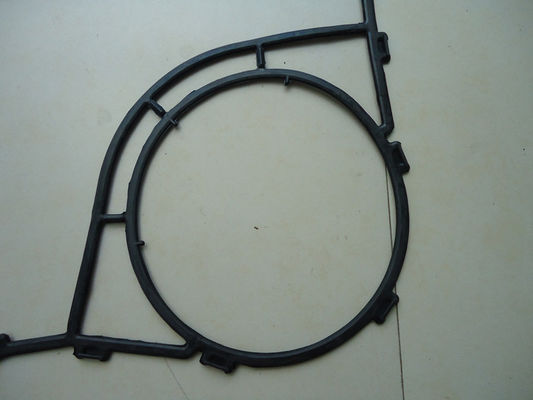

Hisaka LX595/LX515/LX50 Model Contalı Plakalı Eşanjör Gemi Yedek Parçaları
LX595/LX515 Model Plakalı Eşanjör Temel Yapısı
Isı transfer plakaları, paslanmaz çelik veya titanyum gibi korozyona dayanıklı ince metal levhaların preslenmesiyle yapılır, ardından bunları conta contalarıyla yerleştirip kılavuz çubuğa kum yığını asarak yapılır.Plakalar, sabit çerçeve ile hareketli çerçeve arasına cıvatalarla sıkılır.Burada sıvının akmasına izin veren ısı transfer plakaları arasında belirli bir boşluk vardır.Sıvı giriş ve çıkışları sabit çerçeve veya hareketli çerçeve içindedir.
LX595/LX515 Model Conta Özellikleri
| Yüzey alanı | 0,83 ㎡ |
| Maks.Akış hızı | 800 m³/saat |
| Bağlantı Çapı | 200 mm |
| Çerçeve Boyutu | 1995*810mm |
PHE Conta Parametreleri
Plakalı eşanjörlerde kullanılan contalar, çeşitli sıvı kalitelerinde ve sıcaklık/basınç koşullarında dayanıklı olmalıdır.M&C, çok çeşitli uygulamaları desteklemek için aşağıdaki conta malzemelerini hazırlamıştır.
| Conta Malzemesi | Sıcaklık Aralığı ( ℃) | Sertlik | Mevcut Orta |
| NBR | -20 ila 110 | -75+/-3 | Su, Yağ, Asit vb. |
| EPDM | -30 ila 150 | 80+/-5 | Buhar, Amonyak, Asit vb. |
| NBR-HT | -30 ila 160 | 85+/-5 | Madeni Yağ, Termal Yağ |
| EPDM-HT | -30 ila 180 | 85+/-5 | Yüksek sıcaklıkta su |
| TFEP | -20 ila 180 | 80+/-5 | Asit, Glikol, Klorür |
| FPM | -55 ila 220 | 80+/-5 | Asit, Glikol, Klorür |
PHE Uygulama Alanları/Durumlar
| Kimyasal | Kustik Soda, Gübre, Petrokimya, Petrol Rafinerisi, Yağ ve Yağ, İlaç, Sülfürik Asit Soğutma |
| Gıda | Süt, Bira, Meşrubat, Sos, Şarap, Kızaklı Sterilizatör |
| HVAC | Klima, Üstten su ısıtma |
| Çelik Fabrikası | Yüksek Fırın, Sürekli Döküm, COG, Kaplama ve Galvanizleme, Yüksek fırın soğutma |
| Metal | Kaplama, Su Verme, Eloksal, Boyama |
| Kağıt hamuru | Siyah Likör, Beyaz Likör, Digester, Isı Geri Kazanımı |
| Tekstil | Sentetik Elyaf, Eğirme, Boyama |
| Merkezi Soğutma | Deniz Suyu, Nehir Suyu, Elektrik Santrali, Kojenerasyon, Deniz ve diğerleri. |
Plakalı Eşanjör Özellikleri
Isı Transfer Plakaları
Her bir ısı transfer plakası, mukavemetini ve ısı transfer alanını arttırmak için çeşitli desenlerde olukludur.Ayrıca, ondülasyon yüksek türbülans yaratır ve böylece yüksek ısı transfer katsayısına ulaşır.Plakanın her köşesinde geçiş deliği bulunur.Her plaka, çevresel oluğuna takılan bir conta ile sıkıca kapatılmıştır.
Akış Kanalı
Plakalar A-plakası ve B-plakası olarak ayrılır ve bu plakalar arasında bir geçit oluşturulur.Yüksek sıcaklıktaki akışkan, dönüşümlü olarak ve diğer akışkanın zıt yönünde akar.Böylece bu plakalar sayesinde yüksek verimli ısı transferi sağlanır.
A-plakası ters çevrildiğinde B-plakası olur.Bu nedenle, çoğu model için A-plakası ve B-plakası olarak yalnızca bir tip plaka kullanılabilir.
Kolay bakım
Plakalı eşanjör, sıkma cıvataları ve somunları gevşetilerek muayene ve bakım için kolayca açılabilir.Ünitenin montajı ve açılması da kolaylıkla gerçekleştirilir.
Daha Az Kurulum Alanı
Hafif ve kompakt yapı, sırasıyla gövde ve borulu ısı eşanjörünün kurulum alanından 1/4 ve ağırlıktan 1/3 oranında tasarruf sağlar.Ayrıca daha az sıvı tutan hafif ve ince ısıtma plakası montaj işini kolaylaştırır.Plakalı Eşanjör, boru tesisatı gerektirmeden temizlik için demonte edilebilirken, gövde ve boru ısısı, boru demetini çıkarmak için ek bir alana ihtiyaç duyar.
