Api Schmidt Sigma 66 M66 Model Plakalı Eşanjör Su Isıtma Contası

API SCHMIDT SIGMA 66/M66 Model Plakalı Eşanjör Contası ve Su Isıtma Plakası

SIGMA 66/M66 Model Plakalı Eşanjör Temel Yapısı

Isı transfer plakaları, paslanmaz çelik veya titanyum gibi korozyona dayanıklı ince metal levhaların preslenmesiyle yapılır, ardından bunları conta contalarıyla yerleştirip kılavuz çubuğa kum yığını asarak yapılır.Plakalar, sabit çerçeve ile hareketli çerçeve arasına cıvatalarla sıkılır.Burada sıvının akmasına izin veren ısı transfer plakaları arasında belirli bir boşluk vardır.Sıvı giriş ve çıkışları sabit çerçeve veya hareketli çerçeve içindedir.

SIGMA 66/M66 Model Plakalı Eşanjör Özellikleri


Yüzey alanı	0.66㎡
Plaka Teta Açısı	53 ° 124 °
Bağlantı Çapı	138 mm
Levha Oluklu Kalınlığı	3,8 mm
Plaka Merkez Uzunluğu* Genişlik	1470 * 290 mm
Plaka Şekli Uzunluk * Genişlik	1679 * 498 mm

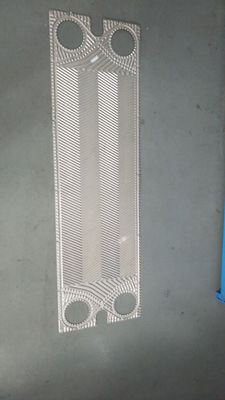

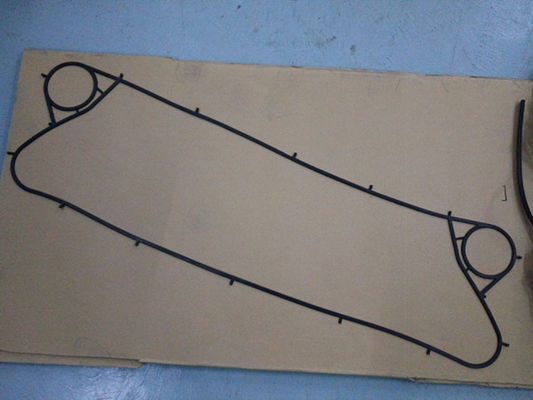

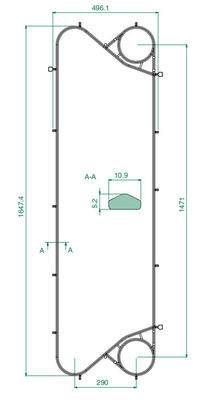

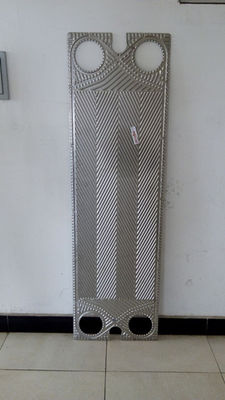

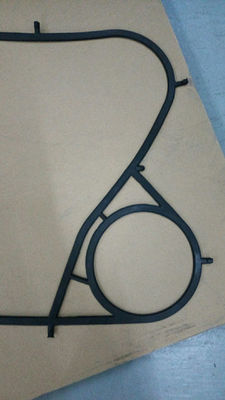

SIGMA 66/M66 Plakalı Eşanjör Contası & Plaka Resmi








OEM ve ODM PHE Conta Parametreleri

Plakalı eşanjörlerde kullanılan contalar, çeşitli sıvı kalitelerinde ve sıcaklık/basınç koşullarında dayanıklı olmalıdır.M&C, çok çeşitli uygulamaları desteklemek için aşağıdaki conta malzemelerini hazırlamıştır.


Malzeme	Maksimum Kullanım Sıcaklığı	Sertlik	Uygulama Ortamı
NBR	120 ℃	76±2	Alkan, alkan ve diğer polar olmayan ortamlar, akaryakıt ve diğer mineral yağlar;yağlayıcılar;Hayvansal ve bitkisel yağlar;Sıcak su, tuzlu su vb.
NBR-HT	140 ℃	76±2
HNBR	150 ℃	76±2
EPDM	150 ℃	80±2	Su, buhar, atmosferik ozon, petrol bazlı olmayan;keton;Alkoller polar ortam vb.
HEPDM	170 ℃	80±2
Viton A	180 ℃	80±2	Asit, Alkali, Organik Solvent, Kızgın yağ
Viton A(YAĞ)
Viton B
Viton G	200 ℃	80±2	Güçlü Asit, Kızgın yağ doymuş buhar kızgın yağ
CR	-40~60℃	75±2	Soğutucu


OEM ve ODMPHE Plaka Parametreleri



Plakalar, her ünite için optimum alan ve uygun maliyetli ısı eşanjörü elde etmek için çeşitli desenlerden özel olarak seçilir.Bu plakalar üç tip, H tipi, L tipi, Mix tipi olarak sınıflandırılabilir.



Plaka Oluklu



İzin verilen daha düşük basınç düşüşleri gereksinimi uygulamaları için düşük açılı kanal düzenlemesi;



Optimum performans elde etmek için isteğe bağlı düzenleme için karışık kanal düzenlemesi;



Daha yüksek termal performans ve izin verilen basınç düşüşleri gereksinimi uygulamaları için yüksek açılı kanal düzenlemesi



Standart Malzemeler



304 Paslanmaz Çelik



Bu, en düşük maliyetli ısı transfer plakası malzemesidir.Düşük korozyon direncine sahiptir ve genellikle sadece 0,5 mm kalınlıkta mevcuttur.Bu tip ısı transfer plakası tipik olarak HVAC uygulamalarında kullanılır.



316 Paslanmaz Çelik



Bu, en yaygın ısı transfer plakası malzemesidir ve birçok uygulamada kullanılır.316 paslanmaz çelik, yüksek bir korozyon direncine sahiptir ve tipik olarak 0,5 mm'den 0,8 mm'ye kadar kalınlıklarda mevcuttur.



Titanyum



Bu tip, çoğu asit, klorür, deniz suyu ve klor kimyasalları dahil olmak üzere kimyasal saldırılara karşı çok dirençlidir.Bu titanyum kalınlığı genellikle 0,5 mm ila 0,6 mm arasındadır.



Hastelloy C276



Diğer yaygın isimler: Alaşım C276, Hastelloy C, Inconel® C-276, Hastelloy C276.

Hastelloy C276, çeşitli zorlu ortamlarda mükemmel korozyon direnci için tungsten eklenmiş bir nikel-molibden-krom süper alaşımıdır.Alaşım C-276, kimyasal işleme, kirlilik kontrolü, kağıt hamuru ve kağıt üretimi, endüstriyel ve belediye atık arıtma ve asitli doğal gaz geri kazanımı gibi en zorlu ortamlarda yaygın olarak kullanılmaktadır.Kalınlık 0,6 mm ila 0,8 mm arasında değişebilir.



SMO 254



Sandvik 254 SMO, deniz suyu ve diğer agresif klorür içeren ortamlarda kullanım için geliştirilmiş yüksek alaşımlı östenitik paslanmaz çeliktir.0,6 mm'den 0,8 mm'ye kadar kalınlık mevcuttur.





PHE Uygulama Alanları/Durumlar


Kimyasal	Kustik Soda, Gübre, Petrokimya, Petrol Rafinerisi, Yağ ve Yağ, İlaç, Sülfürik Asit Soğutma
Gıda	Süt, Bira, Meşrubat, Sos, Şarap, Kızaklı Sterilizatör
HVAC	Klima, Üstten su ısıtma
Çelik Fabrikası	Yüksek Fırın, Sürekli Döküm, COG, Kaplama ve Galvanizleme, Yüksek fırın soğutma
Metal	Kaplama, Su Verme, Eloksal, Boyama
Kağıt hamuru	Siyah Likör, Beyaz Likör, Digester, Isı Geri Kazanımı
Tekstil	Sentetik Elyaf, Eğirme, Boyama
Merkezi Soğutma	Deniz Suyu, Nehir Suyu, Elektrik Santrali, Kojenerasyon, Deniz ve diğerleri.




Plakalı Eşanjör Özellikleri

Isı Transfer Plakaları

Her bir ısı transfer plakası, mukavemetini ve ısı transfer alanını arttırmak için çeşitli desenlerde olukludur.Ayrıca, ondülasyon yüksek türbülans yaratır ve böylece yüksek ısı transfer katsayısına ulaşır.Plakanın her köşesinde geçiş deliği bulunur.Her plaka, çevresel oluğuna takılan bir conta ile sıkıca kapatılmıştır.


Akış Kanalı

Plakalar A-plakası ve B-plakası olarak ayrılmakta ve bu plakalar arasında bir geçit oluşturulmaktadır.Yüksek sıcaklıktaki akışkan, dönüşümlü olarak ve diğer akışkanın zıt yönünde akar.Böylece bu plakalar sayesinde yüksek verimli ısı transferi sağlanır.

A-plakası ters çevrildiğinde B-plakası olur.Bu nedenle, çoğu model için A-plakası ve B-plakası olarak yalnızca bir tip plaka kullanılabilir.


Kolay bakım

Plakalı eşanjör, sıkma cıvataları ve somunları gevşetilerek muayene ve bakım için kolayca açılabilir.Ünitenin montajı ve açılması da kolaylıkla gerçekleştirilir.

Daha Az Kurulum Alanı

Hafif ve kompakt yapı, sırasıyla gövde ve borulu ısı eşanjörünün kurulum alanından 1/4 ve ağırlıktan 1/3 oranında tasarruf sağlar.Ayrıca daha az sıvı tutan hafif ve ince ısıtma plakası montaj işini kolaylaştırır.

Plakalı Eşanjör, boru tesisatı gerektirmeden temizlik için demonte edilebilirken, gövde ve boru ısısı, boru demetini çıkarmak için ek bir alana ihtiyaç duyar.






Plakalı Eşanjör Avantajları



1. Isı transfer katsayısı, kabuk ve borulu ısı eşanjörününkinden yaklaşık 2 kat daha yüksektir.Yoğuşma yüzeyi her zaman sabitlenir ve yoğuşma suyu hemen tahliye edildiğinden ısı transfer katsayısı iyileştirilir.

2. Konvansiyonel Plakalı Eşanjörden çok daha az buhar basıncı düşüşü elde etmek için, katkı olarak plaka karakteristiğine özel önem verilir.

3. Soğutma suyu tüketimi eşanjörün yaklaşık yarısı kadardır.

4. Conta kullanımı seçici olarak kullanılır ve uygulamayı geniş alanlara yayar.

5. Plaka sayısını artırarak veya azaltarak yoğuşma kapasitesinin kolay değişimi.

6. Giriş ve çıkış bağlantıları aynı tarafta olduğundan, SIGMA 66/M66 tipi sadece toplam kondansatöre değil, kısmi kondansatöre de uygulanabilir.



Plakalı Eşanjör Resmi









M&C Isı Parçaları Şirket Profili



M&C Heat Parts Co., Ltd Wuxi, Jiangsu'da kuruldu.M&C, yüksek kaliteli ısı transfer ekipmanı tasarlama ve üretme konusunda uzmanlaşmıştır.Ürün yelpazesi, plakalar ve contalar, plakalı ısı eşanjörleri, contalı ısı eşanjörleri ve lehimli ısı eşanjörlerinden oluşmaktadır.Böylece dünya çapında birkaç üreticiden biri olan M&C, farklı endüstriler ve hemen hemen tüm uygulamalar için optimum termodinamik tasarımlara sahip çözümler sunar.

M&C, tek elden aksesuar hizmeti, birden fazla marka ve seçiminiz için çoklu model alternatifleri sunar.Plakalı eşanjör ile ilgili tüm gereksinimlerinizi karşılayacağız ve zengin depolama ve hızlı yanıt verme özelliğimizle makinenizin kesintisiz çalışmasını sağlayacağız.

Ayrıca, malzeme satın alımından bitmiş ürün paketine kadar, ürün iyi durumda alınana kadar sıkı bir kalite kontrol ve satış sonrası servis sistemimiz var.Ürünlerimiz tüm dünyada çeşitli alanlarda yaygın olarak kullanılmaktadır.





M&C Plakalı Eşanjör Plakaları ve Contaları Diğer Modeller Tavsiye Edilir



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 ve benzeri;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL ve benzeri;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 ve benzeri;

API/Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, ​​Sigma 66, Sigma 106, Sigma 229, Sigma Star 45, Sigma Star 90 ve benzeri;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 ve benzeri;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 ve benzeri;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, ​​NT250M, NT250L ve benzeri;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 ve benzeri;

Termo dalga - TL200SS/PP, TL250SS/PP, TL400SS/PP.TL650SS/PP ve benzeri;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M ve benzeri;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 ve benzeri;



M&C Plakalı Eşanjör Ürünleri Teslimata Hazır
