1.5MPa N35 Tip Apv Soğutma İçin Eşanjör Contaları

Soğutma Uygulamaları için APV Plakalı Eşanjör Plakaları ve Contaları N35 Tipi

N35 Model Plakalı Eşanjör Çalışması ve Konfigürasyonları

Plakalı ısı eşanjörleri, akışkanların ısıtılması ve/veya soğutulması için en çok yönlü ve uygun maliyetli yöntemlerden biridir.Temel konsept, sıcak akışkanı soğuktan ayırmak ve ısıyı akışkanlar arasında aktarmak için oluklu bir ısı transfer plakası kullanır.



Plakalar arasındaki sızdırmazlık, geçiş portlarını ve akış alanlarını çift bariyerle ayıran çevresel bir conta ile sağlanır.Conta ya sıvının plaka kanalından aşağı akmasına izin verir ya da Şekil 1'de gösterildiği gibi bitişik plaka kanalına baypas eder.



Plakalı ısı eşanjörleri, çeşitli farklı konfigürasyonlarda kullanılabilir.



Bir konfigürasyon, deniz, nehir, göl veya kule suyu gibi kirli soğutma ortamının plakalı ısı eşanjöründe izole edildiği ve temiz arıtılmış suyun proses tesisi boyunca sürekli olarak devridaim edildiği kapalı devre soğutmadır.Şekil 2'de gösterildiği gibi bu konfigürasyon, proses ekipmanını kirli soğutma sıvısından korur.




N35Model Plakalı Eşanjör Özellikleri


Yüzey alanı	0.36㎡
Plaka Teta Açısı	Yatay 120° Dikey 120°
Bağlantı Çapı	85 mm
Levha Oluklu Kalınlığı	2,8 mm
Plaka Merkez Uzunluğu* Genişlik	1069*238 mm
Plaka Şekli Uzunluk * Genişlik	1202 * 371 mm



N35 Çerçeve Ölçüleri



ÇERÇEVE	Bağlantı Çapı (İnç)	Maksimum ABD GPM'si	Standart Çerçeve Uzunluğu (İnç)		Maksimum Yüzey Alanı (ft²)
			Asgari	Maksimum
SR1	1.5	125	17	31	150
SR2	2.0	200	20	59	650
N35	3.0	460	16	98	1900
Q030	4.0	800	40	104	1550
Q055	4.0	800	40	104	2850

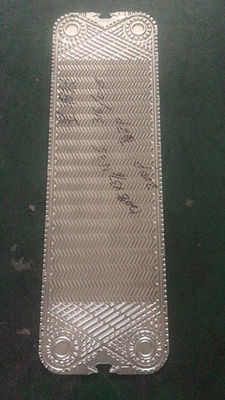

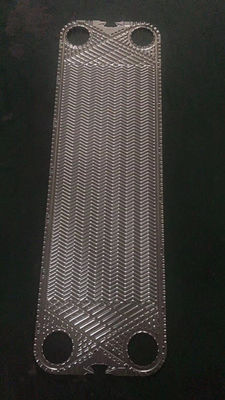

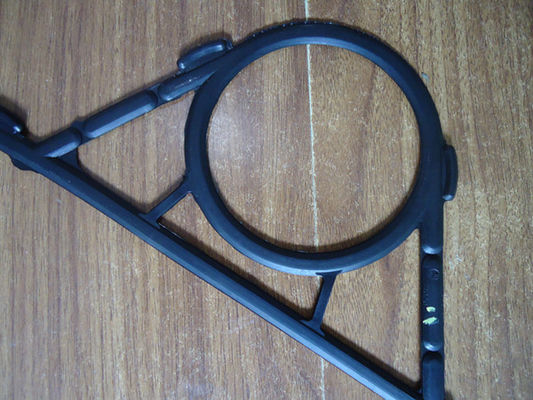

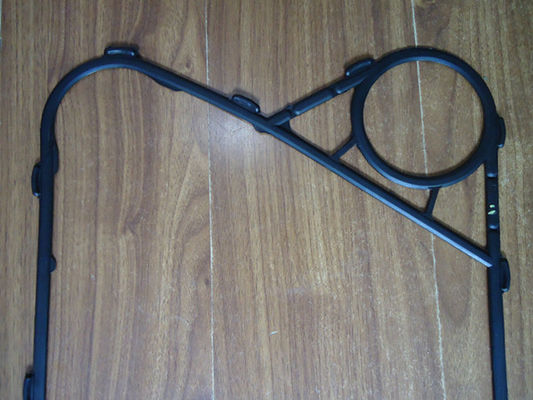

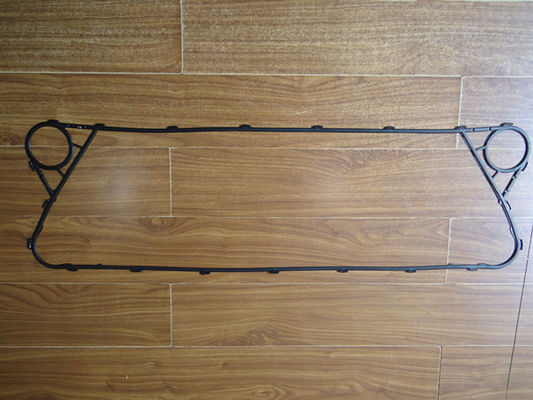

N35 Plakalı Eşanjör Contası & Plaka Resmi







N35 Plakalı Eşanjör Özellikleri & Avantajları & Faydaları



Plakalı eşanjörler, ısıyı verimli bir şekilde aktararak ve daha az enerji kullanımı ve çevresel etki için ısıyı geri kazanarak birçok ısıtma ve soğutma işleminde enerji kullanımını en üst düzeye çıkarmada önemli bir rol oynar.



N35 plakalı ısı eşanjörleri, petrol ve gaz, denizcilik, kimyasallar, petrokimya, enerji üretimi, genel endüstriler, HVAC uygulamaları ve yiyecek ve içecek endüstrisi dahil olmak üzere endüstrilerdeki çeşitli prosesler ve uygulamalar için ısıtma, soğutma, yoğuşma ve buharlaştırma görevleri için kullanılır.Bir asırlık deneyime ve dünya çapında büyük bir kurulu tabana sahip olan M&C Heat Parts, her yıl müşterilerin süreçlerinin performansına, verimliliğine ve güvenilirliğine kritik bir katkı sağlayan kanıtlanmış tasarımlardır.



Özellikleri	Avantajlar	Faydalar
Yıkama tahtası plaka tasarımı	Türbülansı teşvik eder, kirlenmeyi azaltır ve CIP akışını optimize eder	Maksimum çalışma süresi Nazik ürün tedavisi
ParaClip conta sistemi	Daha iyi sızdırmazlık bütünlüğü için birbirine geçen conta desteği	Geliştirilmiş conta ömrü Güvenilir çalışma
Paralel akış düzeni	Verimli ürün dağıtımı ve hatta ısıl işlem Çapraz akış plakalarına kıyasla daha az farklı plaka çeşitleri	İyi ısı geri kazanım etkisi Azaltılmış yedek parça stoğu gerekli


OEM ve ODM PHE Conta Parametreleri

Plakalı eşanjörlerde kullanılan contalar, çeşitli sıvı kalitelerinde ve sıcaklık/basınç koşullarında dayanıklı olmalıdır.M&C, çok çeşitli uygulamaları desteklemek için aşağıdaki conta malzemelerini hazırlamıştır.


Malzeme	Maksimum Kullanım Sıcaklığı	Sertlik	Uygulama Ortamı
NBR	120 ℃	76±2	Alkan, alkan ve diğer polar olmayan ortamlar, akaryakıt ve diğer mineral yağlar;yağlayıcılar;Hayvansal ve bitkisel yağlar;Sıcak su, tuzlu su vb.
NBR-HT	140 ℃	76±2
HNBR	150 ℃	76±2
EPDM	150 ℃	80±2	Su, buhar, atmosferik ozon, petrol bazlı olmayan;keton;Alkoller polar ortam vb.
HEPDM	170 ℃	80±2
Viton A	180 ℃	80±2	Asit, Alkali, Organik Solvent, Kızgın yağ
Viton A(YAĞ)
Viton B
Viton G	200 ℃	80±2	Güçlü Asit, Kızgın yağ doymuş buhar kızgın yağ
CR	-40~60℃	75±2	Soğutucu


OEM ve ODMPHE Plaka Parametreleri



Plakalar, her ünite için optimum alan ve uygun maliyetli ısı eşanjörü elde etmek için çeşitli desenlerden özel olarak seçilir.Bu plakalar üç tip, H tipi, L tipi, Mix tipi olarak sınıflandırılabilir.



Plaka Oluklu



İzin verilen daha düşük basınç düşüşleri gereksinimi uygulamaları için düşük açılı kanal düzenlemesi;



Optimum performans elde etmek için isteğe bağlı düzenleme için karışık kanal düzenlemesi;



Daha yüksek termal performans ve izin verilen basınç düşüşleri gereksinimi uygulamaları için yüksek açılı kanal düzenlemesi



Standart Malzemeler



304 Paslanmaz Çelik



Bu, en düşük maliyetli ısı transfer plakası malzemesidir.Düşük korozyon direncine sahiptir ve genellikle sadece 0,5 mm kalınlıkta mevcuttur.Bu tip ısı transfer plakası tipik olarak HVAC uygulamalarında kullanılır.



316 Paslanmaz Çelik



Bu, en yaygın ısı transfer plakası malzemesidir ve birçok uygulamada kullanılır.316 paslanmaz çelik, yüksek bir korozyon direncine sahiptir ve tipik olarak 0,5 mm'den 0,8 mm'ye kadar kalınlıklarda mevcuttur.



Titanyum



Bu tip, çoğu asit, klorür, deniz suyu ve klor kimyasalları dahil olmak üzere kimyasal saldırılara karşı çok dirençlidir.Bu titanyum kalınlığı genellikle 0,5 mm ila 0,6 mm arasındadır.



Hastelloy C276



Diğer yaygın isimler: Alaşım C276, Hastelloy C, Inconel® C-276, Hastelloy C276.

Hastelloy C276, çeşitli zorlu ortamlarda mükemmel korozyon direnci için tungsten eklenmiş bir nikel-molibden-krom süper alaşımıdır.Alaşım C-276, kimyasal işleme, kirlilik kontrolü, kağıt hamuru ve kağıt üretimi, endüstriyel ve belediye atık arıtma ve asitli doğal gaz geri kazanımı gibi en zorlu ortamlarda yaygın olarak kullanılmaktadır.Kalınlık 0,6 mm ila 0,8 mm arasında değişebilir.



SMO 254



Sandvik 254 SMO, deniz suyu ve diğer agresif klorür içeren ortamlarda kullanım için geliştirilmiş yüksek alaşımlı östenitik paslanmaz çeliktir.0,6 mm'den 0,8 mm'ye kadar kalınlık mevcuttur.



PHE Plaka Özelliği



	ÖZELLİK	AVANTAJLAR	BUNUN İÇİNDE NE VAR!
A	DAĞITIM ALANI	Verimli Akış Dağıtımı	Kötü Dağıtımı Önler
B	OLUKLU LEVHA DESEN-ISI TRANSFER ALANI	Türbülansı Destekler, Kirlenmeyi En Aza İndirir	Mükemmel ısı geri kazanım etkisi Çalışma süresini en üst düzeye çıkarın
C	PLAKA KİLİT SİSTEMLERİ	"Köşe kilidi" ve "kabarcık kilidi" konseptleri, ünite kapalıyken dengeli ve iyi hizalanmış bir plaka paketi sağlar	Güvenli ve ekonomik çalışma Yüksek servis kolaylığı Minimum hizmet kesintisi
NS	EASYCLIP CONTA SİSTEMİ	Eğimli conta kenarları, flinger'larınızı kullanarak kolayca yerine oturur Güvenli bir şekilde yerinde kalır ve yüksek sızdırmazlık bütünlüğü sağlar	Güvenilir çalışma Değiştirilmesi kolay ve hızlı Özel alet gerekmez









PHE Uygulama Alanları/Durumlar


Kimyasal	Kustik Soda, Gübre, Petrokimya, Petrol Rafinerisi, Yağ ve Yağ, İlaç, Sülfürik Asit Soğutma
Gıda	Süt, Bira, Meşrubat, Sos, Şarap, Kızaklı Sterilizatör
HVAC	Klima, Üstten su ısıtma
Çelik Fabrikası	Yüksek Fırın, Sürekli Döküm, COG, Kaplama ve Galvanizleme, Yüksek fırın soğutma
Metal	Kaplama, Su Verme, Eloksal, Boyama
Kağıt hamuru	Siyah Likör, Beyaz Likör, Digester, Isı Geri Kazanımı
Tekstil	Sentetik Elyaf, Eğirme, Boyama
Merkezi Soğutma	Deniz Suyu, Nehir Suyu, Elektrik Santrali, Kojenerasyon, Deniz ve diğerleri.





N35 Plakalı Eşanjör Soğutma Uygulamaları



• Buhar türbinleri için sızdırmaz su
• Türbin yağlama yağları
• Stator soğutma geçişlerinde kullanılan yüksek kaliteli su
• Salmastra yağları
• Trafo yağları
• Kullanılmış yakıt elemanı havuz suyu
• nötron kalkanı
• Enerji beklemede
• Deniz, nehir veya soğutma kuleleri kullanarak kapalı çevrim soğutma
• Basınçlı kap soğutma



Plakalı Eşanjör Resmi











M&C Isı Parçaları Şirket Profili



M&C Heat Parts Co., Ltd Wuxi, Jiangsu'da kuruldu.M&C, yüksek kaliteli ısı transfer ekipmanı tasarlama ve üretme konusunda uzmanlaşmıştır.Ürün yelpazesi, plakalar ve contalar, plakalı ısı eşanjörleri, contalı ısı eşanjörleri ve lehimli ısı eşanjörlerinden oluşmaktadır.Böylece dünya çapında birkaç üreticiden biri olan M&C, farklı endüstriler ve hemen hemen tüm uygulamalar için optimum termodinamik tasarımlara sahip çözümler sunar.

M&C, tek elden aksesuar hizmeti, birden fazla marka ve seçiminiz için çoklu model alternatifleri sunar.Plakalı eşanjör ile ilgili tüm gereksinimlerinizi karşılayacağız ve zengin depolama ve hızlı yanıt verme özelliğimizle makinenizin kesintisiz çalışmasını sağlayacağız.

Ayrıca, malzeme satın alımından bitmiş ürün paketine kadar, ürün iyi durumda alınana kadar sıkı bir kalite kontrol ve satış sonrası servis sistemimiz var.Ürünlerimiz tüm dünyada çeşitli alanlarda yaygın olarak kullanılmaktadır.







M&C Plakalı Eşanjör Plakaları ve Contaları Diğer Modeller Tavsiye Edilir



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 ve benzeri;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL ve benzeri;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 ve benzeri;

API/Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, ​​Sigma 66, Sigma 106, Sigma 229, Sigma Star 45, Sigma Star 90 ve benzeri;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 ve benzeri;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 ve benzeri;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, ​​NT250M, NT250L ve benzeri;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 ve benzeri;

Termo dalga - TL200SS/PP, TL250SS/PP, TL400SS/PP.TL650SS/PP ve benzeri;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M ve benzeri;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 ve benzeri;



M&C Plakalı Eşanjör Ürünleri Teslimata Hazır
