Varitherm GEA Plakalı Eşanjörler VT20 OEM PHE Plakaları Gıda Endüstrisi için Contalar

Varitherm GEA Plakalı Eşanjörler VT20/VT20P/VT20M Gıda Endüstrisinde OEM PHE Plakaları ve Contaları

VT20/VT20P/VT20M Plakalı Eşanjör Yapısı



Safetytherm ile uzmanlar, geleneksel sızdırmaz plakalı ısı eşanjörünün son derece güvenilir bir versiyonunu tasarlamayı başardılar.Kaynaklı giriş ve çıkış açıklıklarına sahip son derece ince iki plaka, çift duvarlı bir plaka içinde küçük bir sızıntı boşluğu oluşturur.Nadiren bir plaka çatlağı meydana gelmesi durumunda, özel sızıntı kanallarına sahip bu akıllı çözüm, uyumlu olmayan bir ortam karışımının hariç tutulmasını ve sızıntının görünür olmasını sağlar.



Safetytherm'in kompakt tasarımı ve işlevi yüksek standartları karşılar.Müşterilerimiz bir şeyden emin olabilirler: Safetytherm, yüksek düzeyde üretim güvenliğini garanti eden etkili ve az bakım gerektiren çift plakalı çözümün parlak bir örneğidir.

VT20 Model Plakalı Eşanjör Özellikleri


Yüzey alanı	0.26㎡
Plaka Teta Açısı	127 ° 127 °
Bağlantı Çapı	79 mm
Levha Oluklu Kalınlığı	3,9 mm
Plaka Merkez Uzunluğu* Genişlik	868*212mm
Plaka Şekli Uzunluk * Genişlik	999*337 mm



VT20/VT20P/VT20M Plakalı Eşanjör Teknik Bilgileri





modeli	Bağlantı Boyutu	Dim.A	karartma	karartma
VT20 Safetytherm	3"(DN80)	21,4"(620mm)	56,6"(1488mm)	127"'ye (3235mm) kadar
VT40 Safetytherm	5"(DN125)	28,0"(710mm)	74,2"(1885mm)	139" (3535 mm)'ye kadar



Isı Transfer Plakası: 316L Paslanmaz Çelik.

Conta: NBR, EPDM, Viton ve diğerleri istek üzerine.

Bağlantı Noktası Bağlantısı: Astarsız, Metal Astarlı, Yükseltilmiş Kaynaklı Boyun Flanş ve diğerleri istek üzerine.

Maksimum Tasarım Basıncı: 230 psig (16 barg)

Maksimum Tasarım Sıcaklığı: 370 ° F(190 °C), conta seçimine bağlı olarak

Yaklaşık Maksimum Sıvı Akış Hızı: VT20 Saftetytherm:440 gpm (100m³/saat)

VT40 Saftetytherm: 924 gpm (210m³/saat)

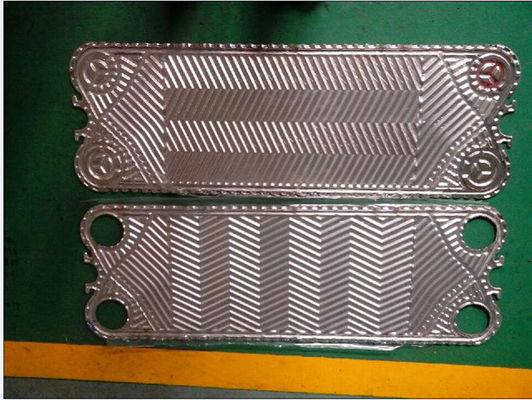

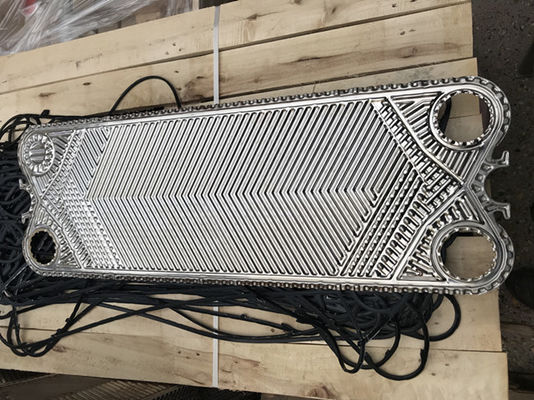

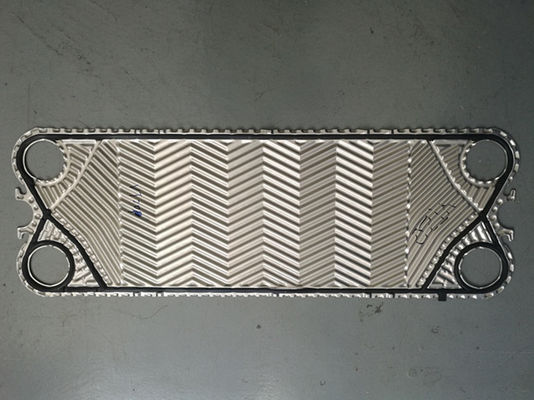

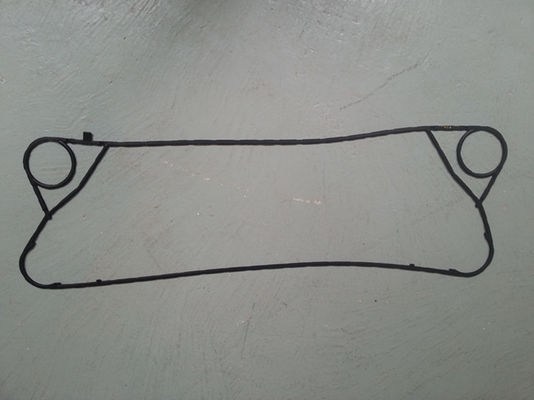

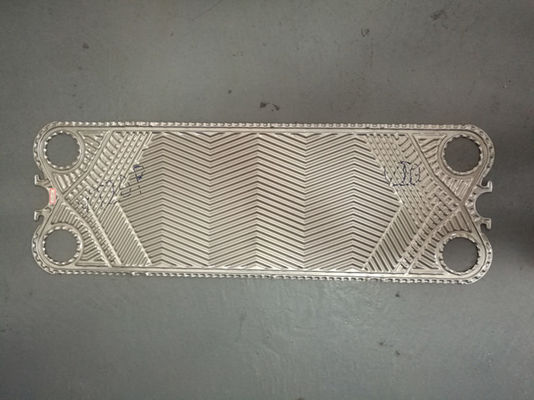

VT20/VT20P/VT20M Plakalı Eşanjör Contası & Plaka Resimleri





VT20/VT20P/VT20M Contalı Plakalı Eşanjör - Varitherm Sistematik Ürün Çeşitliliği



2 mm'ye kadar partikül içeren sıvıların ısıtılması veya soğutulmasında, buharların yoğunlaşmasında veya özel durumlarda gaz soğutma ve gaz nem alma işlemlerinde - Varitherm plakalı ısı eşanjörleri, mümkün olan en geniş uygulama yelpazesi ile ikna edici bir çözüm sunar.



Varitherm Serisinin lehine iki ikna edici argüman var.İlk olarak, 1.40301/AISI304, nikel bazlı alaşım, Incolloy, nikel, tantal ve titanyum dahil olmak üzere geniş bir malzeme yelpazesi mevcuttur.İkincisi, gelecekteki ihtiyaçlarınızı karşılamak için kolayca genişletilebilen ayrı bir tabak paketi ile birlikte gelir.Bu da Varitherm Serisini hemen hemen her uygulama için optimum ekonomik çözüm haline getirir.



Bir Bakışta Avantajlar
25 bara kadar çalışma basıncı, 32,5 bara kadar test basıncı	Çeşitli ebatlarda, oluklu ve malzemelerde levhalar	VT20-VT80 model boyutları için yapışkansız LocIn conta sistemi
NBR, EPDM ve FPM conta malzemeleri	Silikon, Hypalon ve butil gibi özel conta malzemeleri istek üzerine mevcuttur	Tüm model boyutları için lake çerçeveler
VT04 - VT80 model boyutları için paslanmaz çelik çerçeveler



Bir Bakışta Faydalar

Yüksek düzeyde üretim güvenliği Etkili ısı transferi Kompakt tasarım Düşük sızıntı riski Kolay bakım



Nazik ürün kullanımı



Yumuşak olukların neden olduğu ürünlere nazik muamele, Varitherm'i gıda maddeleri endüstrisi için bariz bir seçim haline getiriyor.





Safetherm ve Varitherm PHE Tipi



Güvenliktermi	VT10 VT20 VT40
Varitherm	VT04 VT10 VT20 VT40 VT80 VT130 VT180 VT250 VT405 VT805 VT1306 VT2508



VT20/VT20P/VT20M Çerçeve



PHE'ler, uygulamaya özel çeşitli çerçeve versiyonlarında mevcuttur.Temel versiyonlar C ve B tasarımları olup, B tasarımı her şeyden önce daha uzun plaka paketleri için kullanılmaktadır. Bu tasarımların varyantları başka kısaltmalarla işaretlenmiştir.





Gıda ve farmasötik uygulamalarda özel Stianless çelik versiyonları kullanılır ve ayrı bölümleri ayırmak için ara plakalar içerebilir.

Bazı çerçeveler yüksekliği ayarlanabilen tabanlarla donatılmıştır





PHE Sorun Giderme



1. Yetersiz Performans



Arıza	Neden	Çare
Azaltılmış ısı transferi	HE plakalarındaki tortular	HE plakalarını temizleyin - HE plakalarını PHE açıkken ve HE plakalarını PHE kapalıyken temizleyin.
	Tasarım durumundan farklı çalışma, akış ortamı vb.	M&C tarafından kontrol edilen yeni işletim verileriyle PHE tasarımına sahip olun
Aşırı basınç kaybı	Manifold akış boşluklarının tıkanması akışı engelliyor	HE plakalarını temizleyin - HE plakalarını PHE açıkken ve HE plakalarını PHE kapalıyken temizleyin.
	HE plakalarının yanlış montajı akışı engelliyor	Devre şeması aracılığıyla kurulum sırasını kontrol edin
	Tasarım durumundan farklı çalışma, akış ortamı vb.	M&C tarafından kontrol edilen yeni işletim verileriyle PHE tasarımına sahip olun



2. Sızıntılar



Arıza	Neden	Çare
HE plakaları arasında sızıntılar - HE plaka paketinden medyanın akması	PHE'nin yanlış gerdirme boyutu	Tip plakası verilerine göre doğru gerdirme boyutunu kontrol edin
	Aşırı çalışma basıncı	Anma değeri plakası verilerine göre çalışma basıncını kontrol edin
	Çalışma sıcaklıkları çok yüksek/çok düşük	Çalışma sıcaklıklarını anma değeri plakası verilerine göre kontrol edin
	HE plaka contaları düzgün oturmamış	PHE'yi açın ve HE plaka contalarının yuvasını düzeltin
	HE plaka contaları kirli	PHE'yi açın ve HE plaka contalarını temizleyin
	HE plaka contaları bozuk veya sertleşmiş	PHE'yi açın ve HE plaka contalarını değiştirin
HE plakalar ve çerçeveler, takviye plakaları ve ara plakalar arasında sızıntılar	Yanlış yerleştirilmiş HE levha ve çerçeve contaları	PHE'yi açın ve plaka ve çerçeve contalarının yuvasını düzeltin
	HE plakası ve çerçeve contaları kirli	PHE'yi açın ve HE plakasını ve çerçeve contalarını temizleyin
	HE plakası ve çerçeve contaları arızalı	PHE'yi açın ve HE plakasını ve çerçeve contalarını değiştirin
Çerçeve bağlantısı ve boru tesisatı arasındaki sızıntılar	Boru tesisatından aşırı çerçeve bağlantısı yükü	Bağlantı yüklerini izin verilen değerlere azaltın
	Conta yanlış yerleştirilmiş	Çerçeve bağlantısını gevşetin ve conta yuvasını düzeltin
	Kirli conta	Çerçeve bağlantısını gevşetin ve contayı temizleyin
	arızalı conta	Çerçeve bağlantısını gevşetin ve contayı değiştirin
	Flanş bağlantısı yeterince sıkılmamış	Contayı kontrol edin ve gerekirse bağlantıyı eşit şekilde yeniden sıkın
Hasarlı HE plakaları	HE plaka paketinin aşırı sıkılması (bir min altında gerdirme boyutu)	Arızalı HE plakalarını değiştirin
Hasarlı HE plakaları	HE levha malzemesinin korozyonu	Akış ortamıyla ilgili olarak PHE tasarımını kontrol edin, M&C ile iletişime geçin
PHE'nin başında veya sonunda hasarlı HE plakaları	Açık çerçeve bağlantı borularına özel bağlantılarda kaynak yaparken yanlış topraklama	Arızalı HE plakalarını değiştirin



Plakalı Eşanjör Resimleri





M&C Isı Parçaları Şirket Profili



M&C Heat Parts Co., Ltd Wuxi, Jiangsu'da kuruldu.M&C, yüksek kaliteli ısı transfer ekipmanı tasarlama ve üretme konusunda uzmanlaşmıştır.Ürün yelpazesi, plakalar ve contalar, plakalı ısı eşanjörleri, contalı ısı eşanjörleri ve lehimli ısı eşanjörlerinden oluşmaktadır.Böylece dünya çapında birkaç üreticiden biri olan M&C, farklı endüstriler ve hemen hemen tüm uygulamalar için optimum termodinamik tasarımlara sahip çözümler sunar.

M&C, tek elden aksesuar hizmeti, birden fazla marka ve seçiminiz için çoklu model alternatifleri sunar.Plakalı eşanjör ile ilgili tüm gereksinimlerinizi karşılayacağız ve zengin depolama ve hızlı yanıt verme özelliğimizle makinenizin kesintisiz çalışmasını sağlayacağız.

Ayrıca, malzeme satın alımından bitmiş ürün paketine kadar, ürün iyi durumda alınana kadar sıkı bir kalite kontrol ve satış sonrası servis sistemimiz var.Ürünlerimiz tüm dünyada çeşitli alanlarda yaygın olarak kullanılmaktadır.
