Küçük Ölçekli Pastörizasyon için S8 S8A Sondex Danfoss Eşanjör Keçesi

Gıda Endüstrisinde Kullanılan Küçük Ölçekli Pastörizasyon İçin S8/S8A Sondex/Danfoss Plakalı Eşanjör

S8/S8A Plakalı Eşanjör Tasarım Prensibi




0,75 m'ye (2,5 ft) kadar uzunluklara ve "uzun" bir termal modele sahip S4A ve S8A tipi plaka serisi, tek geçişli bir çözümde 6 m³/saate (26 gpm) kadar birçok görevi karşılayacaktır, yani tüm bağlantılar Bu, boru ve servis işlerini kolaylaştıracak ve servis için eşanjörü sökerek boruların sökülmesine gerek kalmayacaktır.



Bu plaka serisi, 3.000 l/saate kadar (ürünün tipine ve sıcaklık profiline bağlı olarak) küçük boyutlu pastörizasyon için tasarlanmıştır ve nazik ve yumuşak bir ürün muamelesi sağlar.



Isı transferi, sıcak ortam, kanallar arasındaki ince, güçlü akış plakaları aracılığıyla enerjiyi aktardığında ve iki ortamı karıştırmadan soğuk karşı ortama ilettiğinde elde edilir.Karşı akım akışı, optimum verimliliği yaratır.Plaka ve giriş tasarımı, tüm "akış" yüzeylerinin etkili, kolay CIP'sine (Yerinde Temizleme) izin verir.

S8/S8A Model Plakalı Eşanjör Özellikleri


Yüzey alanı	0.08㎡
Plaka Teta Açısı	Yatay 130° Dikey 130°
Bağlantı Çapı	28 mm
Levha Oluklu Kalınlığı	2.35 mm
Plaka Merkez Uzunluğu* Genişlik	656*70 mm
Plaka Şekli Uzunluk * Genişlik	724*140 mm

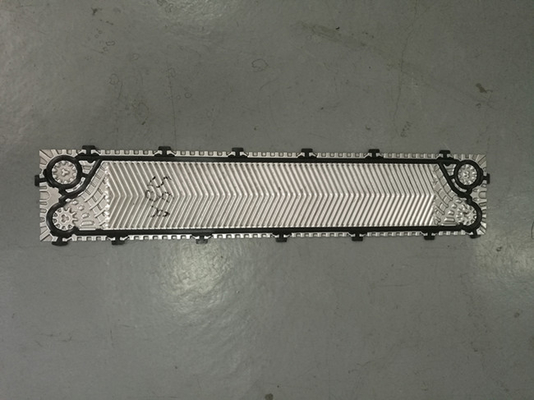

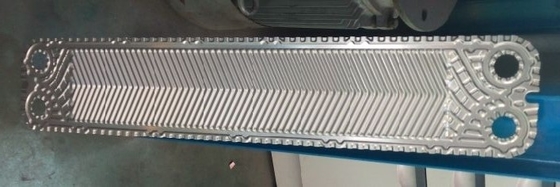

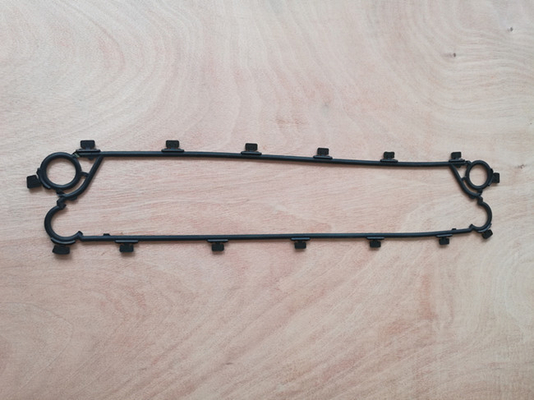

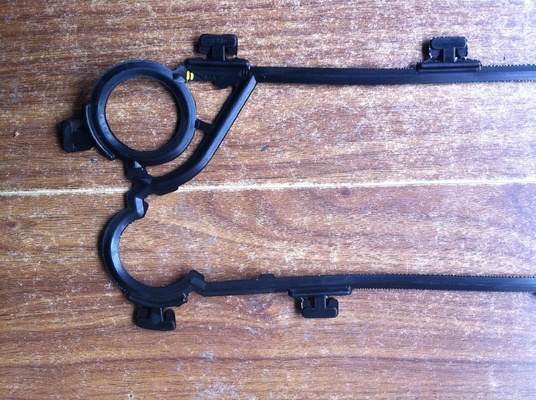

S8/S8APlakalı Eşanjör Contası & Plaka Resimleri









S8/S8A Çerçeveler



Plaka Sayısı	L(çerçeve uzunluğu)(mm)	W(mm)	Hmm)	Ağırlık max,boş(kg)	Bağlantı türü
S8A FG16
7-19	275	200(7.87")	758(29.84")	74	DN25/1" Süt Birliği
20-30	325			79
31-53	425			92
54-76	525			105
S8A FS16
7-55	448	200(7.87")	913-943(35.95"-37.13")	77	DN25/1" Süt Birliği
56-75	548			83
76-95	648			109
96-124	798			140



S8/S8A Plakalı Eşanjör Teknik Verileri



Tip		S1	S4A	S6A	S8A
Maks.çalışma basıncı	PN (çubuk)	10.16
Maks.Çalışma sıcaklığı	°C	180'e kadar
Min.Çalışma sıcaklığı		-10
Akış ortamı		Su ve farklı sıvılar, buhar
ses/kanal	ben	0.09	0.17	0.13	0.21
Bağlantı boyutu		DN32/1.25"
Bağlantı türü		Paslanmaz çelik veya titanyumdan 1.25" boru veya dişli boru (istek üzerine diğer malzemeler temin edilebilir) DN 25/1" Mandıra birliği (yalnızca gıda/sıhhi sanayi çerçeveleri için)
Plaka malzemesi		Paslanmaz çelik EN 1.4404(AISI 316L), EN 1.4301(AISI 304), SMO254, Hastelloy C276, titanyum GR.1 Diğer malzemeler istek üzerine mevcuttur
Plaka kalınlığı	mm	0,5 Diğer malzemeler istek üzerine mevcuttur
Conta malzemesi		NBR, EPDM, FKM Diğer malzemeler istek üzerine mevcuttur
Conta bağlantı tipi		Sonder Kilidi
Bağlantılardaki gömlekler		Kauçuk NBR, EPDM, FKM Paslanmaz çelik EN 1.4404(AISI 316L), EN 1.4301(AISI 304), SMO254, Hastelloy C276, Titanyum Gr.1
Çerçeve		Boyalı çerçeve, RAL 5010 rengi (istek üzerine diğer renkler mevcuttur) Sıhhi uygulamalar için tasarlanmış paslanmaz çelik çerçeve (örneğin gıda ve süt endüstrileri)
Çerçeve boyama özellikleri		C2L, C4M, C5M korozyon kategorileri için boyama mevcuttur



PHE Plaka Özelliği



	ÖZELLİK	AVANTAJLAR	BUNUN İÇİNDE NE VAR!
A	DAĞITIM ALANI	Verimli Akış Dağıtımı	Kötü Dağıtımı Önler
B	OLUKLU LEVHA DESEN-ISI TRANSFER ALANI	Türbülansı Destekler, Kirlenmeyi En Aza İndirir	Mükemmel ısı geri kazanım etkisi Çalışma süresini en üst düzeye çıkarın
C	PLAKA KİLİT SİSTEMLERİ	"Köşe kilidi" ve "kabarcık kilidi" konseptleri, ünite kapalıyken dengeli ve iyi hizalanmış bir plaka paketi sağlar	Güvenli ve ekonomik çalışma Yüksek servis kolaylığı Minimum hizmet kesintisi
NS	EASYCLIP CONTA SİSTEMİ	Eğimli conta kenarları, flinger'larınızı kullanarak kolayca yerine oturur Güvenli bir şekilde yerinde kalır ve yüksek sızdırmazlık bütünlüğü sağlar	Güvenilir çalışma Değiştirilmesi kolay ve hızlı Özel alet gerekmez







PHE Conta Tipi



Lütfen Sondex markasında kullanılan üç ortak model conta tipinin olup olmadığını kontrol edin.





PHE Plaka Tipi



"Contalı başlangıç ​​plakası""Contalı sol akış plakası""Contalı sağ akış plakası" Contalı bitiş plakası"



Termal Uzun Plaka Termal Kısa Plaka





PHE Problem Çözme



Plakalı eşanjörünüzle ilgili sorunlarınız varsa, çoğu durumda kendi personeliniz tarafından çözülebilir.Lütfen aşağıda olası sorunların bir özetinin yanı sıra olası nedenleri ve çözümleri bulabilirsiniz.



Plakalı eşanjörünüzün sürekli düzgün çalışması için bir koşul, isim plakasında belirtilen izin verilen basınç ve sıcaklık değerlerine sıkı sıkıya uymaktır.

Bu değerlerin aşılması, kısa süreli bile olsa basınç pikleri üniteye zarar verecek ve sorunlara neden olacaktır.



Pahalı onarımlardan kaçınmak için kurulum ve bakımın uygun şekilde eğitilmiş personel tarafından yapılmasını tavsiye ederiz.Ayrıca bizimle iletişime geçebilirsiniz.



Sorun	Muhtemel neden	Olası çözüm
sızıntı	bağlantılarda	Lastik astarları kontrol edin (takılıysa) Flanş contasını kontrol edin (takılıysa) O-ring'i kontrol edin Boruları gerilimsiz takın
	Birincil ve ikincil devrenin karıştırılması	Plakalarda delik ve/veya çatlak olup olmadığını kontrol edin
	Plaka paketinde	Montajı kontrol edin Contaların durumunu kontrol edin Contanın doğru konumunu kontrol edin
	Çalışma Koşulları spesifikasyondan farklı	Çalışma koşullarını ayarlayın
Yetersiz Kapasite	Sistemdeki hava	Boru sisteminin havasını alın Olası hava tuzakları için boru çalışmasını kontrol edin
	Çalışma koşulları spesifikasyondan farklı	Çalışma koşullarını ayarlayın
	Isı eşanjörü kirli	Isı eşanjörünü temizleyin
	Bağlantılar değiştirildi	Boru işini yeniden yapın
Çok yüksek basınç düşüşü	Akış büyük tasarım akışı	Akışı ayarlayın
	Plaka(lar)daki kanallar engellendi	Yıkama/temizleme
	Yanlış ölçümler	Basınç göstergesini kontrol edin
	Tasarımdan orta sapma	Örneğin antifriz eklenmesi basınç düşüşünü artıracaktır.
	Sistemdeki hava	Boru sisteminin havasını alın Olası hava tuzakları için boru çalışmasını kontrol edin



Plakalı Eşanjör Resimleri











M&C Isı Parçaları Şirket Profili



M&C Heat Parts Co., Ltd Wuxi, Jiangsu'da kuruldu.M&C, yüksek kaliteli ısı transfer ekipmanı tasarlama ve üretme konusunda uzmanlaşmıştır.Ürün yelpazesi, plakalar ve contalar, plakalı ısı eşanjörleri, contalı ısı eşanjörleri ve lehimli ısı eşanjörlerinden oluşmaktadır.Böylece dünya çapında birkaç üreticiden biri olan M&C, farklı endüstriler ve hemen hemen tüm uygulamalar için optimum termodinamik tasarımlara sahip çözümler sunar.

M&C, size tek elden aksesuar hizmeti, birden fazla marka ve seçiminiz için çoklu model alternatifleri sunar.Plakalı eşanjör ile ilgili tüm gereksinimlerinizi karşılayacağız ve zengin depolama ve hızlı yanıt verme özelliğimizle makinenizin kesintisiz çalışmasını sağlayacağız.

Ayrıca, malzeme satın alımından bitmiş ürün paketine kadar, ürün iyi durumda alınana kadar sıkı bir kalite kontrol ve satış sonrası servis sistemimiz var.Ürünlerimiz tüm dünyada çeşitli alanlarda yaygın olarak kullanılmaktadır.







M&C Plakalı Eşanjör Plakaları ve Contaları Diğer Modeller Tavsiye Edilir



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 ve benzeri;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL ve benzeri;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 ve benzeri;

API/Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, ​​Sigma 66, Sigma 106, Sigma 229, Sigma Star 45, Sigma Star 90 ve benzeri;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 ve benzeri;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 ve benzeri;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, ​​NT250M, NT250L ve benzeri;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 ve benzeri;

Termo dalga - TL200SS/PP, TL250SS/PP, TL400SS/PP.TL650SS/PP ve benzeri;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M ve benzeri;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 ve benzeri;



M&C Plakalı Eşanjör Ürünleri Teslimata Hazır
