DN32 Bağlantı S4 S4A Sondex Plakalı Eşanjör Çelik AISI 304 Süt Bira İçin Çerçeve

DN32 Bağlantı Ölçüleri S4/S4A Sondex Plakalı Eşanjör Paslanmaz Çelik AISI 304 Malzeme Çerçevesi Süt / Bira Şirketi için

S4/S4A Plakalı Eşanjör Yapısı




0,75 m'ye (2,5 ft) kadar uzunluklara ve "uzun" bir termal modele sahip S4A ve S8A tipi plaka serisi, tek geçişli bir çözümde 6 m³/saate (26 gpm) kadar birçok görevi karşılayacaktır, yani tüm bağlantılar Bu, boru ve servis işlerini kolaylaştıracak ve servis için eşanjörü sökerek boruların sökülmesine gerek kalmayacaktır.



Bu plaka serisi, 3.000 l/saate kadar (ürünün tipine ve sıcaklık profiline bağlı olarak) küçük boyutlu pastörizasyon için tasarlanmıştır ve nazik ve yumuşak bir ürün muamelesi sağlar.



Isı transferi, sıcak ortam, kanallar arasındaki ince, güçlü akış plakaları aracılığıyla enerjiyi aktardığında ve iki ortamı karıştırmadan soğuk karşı ortama ilettiğinde elde edilir.Karşı akım akışı, optimum verimliliği yaratır.Plaka ve giriş tasarımı, tüm "akış" yüzeylerinin etkili, kolay CIP'sine (Yerinde Temizleme) izin verir.

S4/S4A Model Plakalı Eşanjör Özellikleri


Yüzey alanı	0.04㎡
Plaka Teta Açısı	Yatay 130° Yatay 130°
Bağlantı Çapı	28 mm
Levha Oluklu Kalınlığı	2.35 mm
Plaka Merkez Uzunluğu* Genişlik	381*70mm
Plaka Şekli Uzunluk * Genişlik	449*140 mm

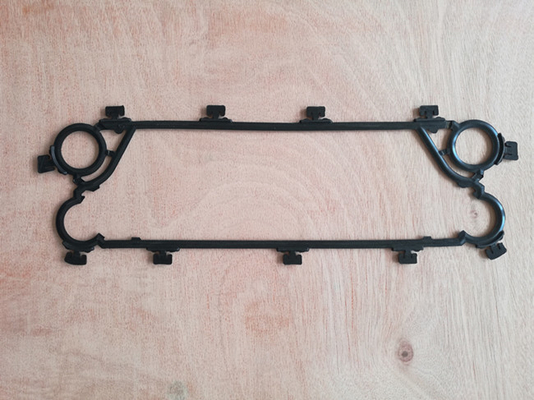

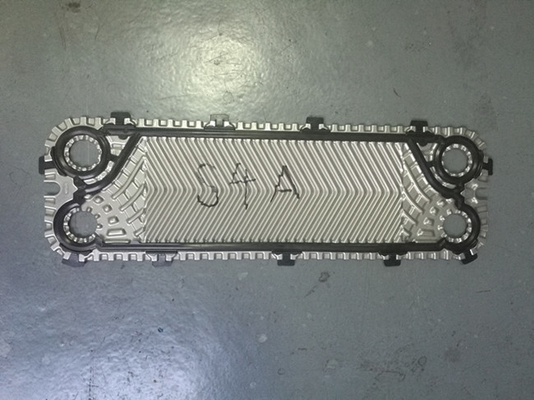

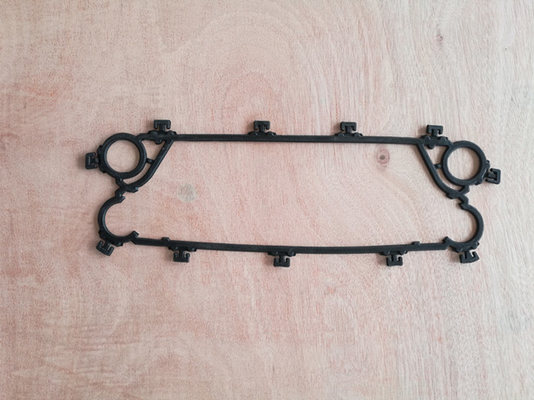

S4/S4APlakalı Eşanjör Contası & Plaka Resimleri





S4/S4A Çerçeveler



Plaka Sayısı	L(çerçeve uzunluğu)(mm)	W(mm)	Hmm)	Ağırlık max,boş(kg)	Bağlantı türü
S4A IG16
7-34	270	200(7.87")	473(18.62")	44	1.25" dişli boru 1" Süt Ürünleri Birliği
35-45	320			47
46-68	420			56
69-90	520			63
S4A IS16
7-21	434	200(7.87")	621(24.45")	46	1.25" dişli boru 1" Süt Ürünleri Birliği
22-32	634			49
33-55	1034			58
56-78	1334			65



S4/S4A Plakalı Eşanjör Teknik Verileri



Tip		S1	S4A	S6A	S8A
Maks.çalışma basıncı	PN (çubuk)	10.16
Maks.Çalışma sıcaklığı	°C	180'e kadar
Min.Çalışma sıcaklığı		-10
Akış ortamı		Su ve farklı sıvılar, buhar
ses/kanal	ben	0.09	0.17	0.13	0.21
Bağlantı boyutu		DN32/1.25"
Bağlantı türü		Paslanmaz çelik veya titanyumdan 1.25" boru veya dişli boru (istek üzerine diğer malzemeler temin edilebilir) DN 25/1" Mandıra birliği (yalnızca gıda/sıhhi sanayi çerçeveleri için)
Plaka malzemesi		Paslanmaz çelik EN 1.4404(AISI 316L), EN 1.4301(AISI 304), SMO254, Hastelloy C276, titanyum GR.1 Diğer malzemeler istek üzerine mevcuttur
Plaka kalınlığı	mm	0,5 Diğer malzemeler istek üzerine mevcuttur
Conta malzemesi		NBR, EPDM, FKM Diğer malzemeler istek üzerine mevcuttur
Conta bağlantı tipi		Sonder Kilidi
Bağlantılardaki gömlekler		Kauçuk NBR, EPDM, FKM Paslanmaz çelik EN 1.4404(AISI 316L), EN 1.4301(AISI 304), SMO254, Hastelloy C276, Titanyum Gr.1
Çerçeve		Boyalı çerçeve, RAL 5010 rengi (istek üzerine diğer renkler mevcuttur) Sıhhi uygulamalar için tasarlanmış paslanmaz çelik çerçeve (örneğin gıda ve süt endüstrileri)
Çerçeve boyama özellikleri		C2L, C4M, C5M korozyon kategorileri için boyama mevcuttur



PHE Plaka Özelliği



	ÖZELLİK	AVANTAJLAR	BUNUN İÇİNDE NE VAR!
A	DAĞITIM ALANI	Verimli Akış Dağıtımı	Kötü Dağıtımı Önler
B	OLUKLU LEVHA DESEN-ISI TRANSFER ALANI	Türbülansı Destekler, Kirlenmeyi En Aza İndirir	Mükemmel ısı geri kazanım etkisi Çalışma süresini en üst düzeye çıkarın
C	PLAKA KİLİT SİSTEMLERİ	"Köşe kilidi" ve "kabarcık kilidi" konseptleri, ünite kapalıyken dengeli ve iyi hizalanmış bir plaka paketi sağlar	Güvenli ve ekonomik çalışma Yüksek servis kolaylığı Minimum hizmet kesintisi
NS	EASYCLIP CONTA SİSTEMİ	Eğimli conta kenarları, flinger'larınızı kullanarak kolayca yerine oturur Güvenli bir şekilde yerinde kalır ve yüksek sızdırmazlık bütünlüğü sağlar	Güvenilir çalışma Değiştirilmesi kolay ve hızlı Özel alet gerekmez





PHE Conta Tipi



Lütfen Sondex markasında kullanılan üç ortak model conta tipinin olup olmadığını kontrol edin.





PHE Plaka Tipi



"Contalı başlangıç ​​plakası""Contalı sol akış plakası""Contalı sağ akış plakası" Contalı bitiş plakası"



Termal Uzun Plaka Termal Kısa Plaka







• Asma Sistemi:Plakalar, güçlendirilmiş bir asma sistemine sahiptir.Asma sistemi, plakaların güçlü sıkma kuvvetine dayanmasına yardımcı olur ve yanlış hizalamayı ve köşe çökmelerini önler.Bu, plakaların kullanım ömrü arttığından ve hizmet süresi azaldığından plakaları sağlam bir yatırım haline getirir.
• Dağıtım alanı:Plakalar üzerindeki dağıtım alanı, durgun bölgeleri önlemek için tasarlanmıştır ve medyanın tüm plaka boyunca eşit dağılımını sağlar.Ayrıca, dağıtım alanındaki basınç düşüşü minimumdur ve bunun yerine ısı iletim alanında kullanılır, bu da daha iyi ısı iletim verimliliği sağlar.
• Isı iletim alanı:Maksimum ısı iletim alanıyla, optimum performans için gereken toplam plaka sayısını azaltabiliyoruz.Plaka modellerimiz her uygulama için ince ayarlıdır ve ısı transferi için mümkün olan en iyi koşulları sağlar. M&C çözümleri, verimliliğinizi artırmanıza ve enerji tüketiminizi azaltmanıza olanak tanır.



M&C Plakalı Eşanjör Servis ve Bakım



Tam bakım desteğinden geçici servise kadar, özelleştirilmiş bir programla sorunları ortaya çıkmadan önce önlemenize yardımcı olabiliriz.Performans teşhisi, plaka değiştirme ve incelemeler, hızlı değiştirmelerle arıza kontrolü ve gerektiğinde onarımlar yapmak için sizinle en uygun programı hazırlayacağız.



Yetenekli teknisyenlerimiz ısı eşanjörlerinizi hızlı bir şekilde sökecek ve ekonomik, çevre dostu yöntemlerle her plakayı ustalıkla temizleyecektir.Kurulumunuzu kısa sürede tekrar tam kapasite ile çalışır hale getireceğiz.Mümkün olduğunda CIP (Yerinde Temizlik) gerçekleştirmek için tam donanımlıyız.



Plakalı eşanjörünüz arızalı veya düşük performans gösteriyorsa, onarım hizmetlerimiz tesisatınızı anında çalışır duruma getirecektir.Arızalı veya aşınmış contaların yanı sıra hasarlı veya sızıntı yapan plakaları, kurulumunuzun özelliklerine mükemmel şekilde uyan orijinaller veya yüksek kaliteli değiştirmeler ile değiştiriyoruz.



Ayrıca, örneğin ısı eşanjöründeki plaka sayısını artırarak kurulumun optimize edilip edilemeyeceğini belirlemek için mevcut kurulumunuzu analiz edebiliriz.Bu, tüm sisteminiz için bir yükseltmedir, çünkü daha verimli ısı eşanjörleri, enerji maliyetlerini düşürürken genel performansı artırır.



İhtiyaçlarınız ne olursa olsun, özel servis ekiplerimiz yardıma hazırdır.



Kalite kontrol



Kalite kontrol müfettişlerimiz, kusurlar için plakaları titizlikle inceler.Plakalardaki olası sızıntıları tespit etmek için boya testleri yapıyor ve amonyak bazlı plakalı ısı eşanjörleri için gaz testleri yapıyoruz.



Uzun ömürlü ve dayanıklı bir çözüm sağlamak için her plaka müşterilerimize gönderilmeden önce katı kalite taleplerimizi karşılamalıdır.



Yerinde teşhis yapabiliyoruz.Mevcut kurulumunuzda sızıntı yapan plakaları ortaya çıkarırsak, bunları sisteminizin güvenilirliğini ve verimliliğini artıran yüksek performanslı plakalarla değiştirebiliriz.





Plakalı Eşanjör Resimleri









M&C Isı Parçaları Şirket Profili



M&C Heat Parts Co., Ltd Wuxi, Jiangsu'da kuruldu.M&C, yüksek kaliteli ısı transfer ekipmanı tasarlama ve üretme konusunda uzmanlaşmıştır.Ürün yelpazesi, plakalar ve contalar, plakalı ısı eşanjörleri, contalı ısı eşanjörleri ve lehimli ısı eşanjörlerinden oluşmaktadır.Böylece dünya çapında birkaç üreticiden biri olan M&C, farklı endüstriler ve hemen hemen tüm uygulamalar için optimum termodinamik tasarımlara sahip çözümler sunar.

M&C, size tek elden aksesuar hizmeti, birden fazla marka ve seçiminiz için çoklu model alternatifleri sunar.Plakalı eşanjör ile ilgili tüm gereksinimlerinizi karşılayacağız ve zengin depolama ve hızlı yanıt verme özelliğimizle makinenizin kesintisiz çalışmasını sağlayacağız.

Ayrıca, malzeme satın alımından bitmiş ürün paketine kadar, ürün iyi durumda alınana kadar sıkı bir kalite kontrol ve satış sonrası servis sistemimiz var.Ürünlerimiz tüm dünyada çeşitli alanlarda yaygın olarak kullanılmaktadır.







M&C Plakalı Eşanjör Plakaları ve Contaları Diğer Modeller Tavsiye Edilir



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 ve benzeri;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL ve benzeri;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 ve benzeri;

API/Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, ​​Sigma 66, Sigma 106, Sigma 229, Sigma Star 45, Sigma Star 90 ve benzeri;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 ve benzeri;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 ve benzeri;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, ​​NT250M, NT250L ve benzeri;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 ve benzeri;

Termo dalga - TL200SS/PP, TL250SS/PP, TL400SS/PP.TL650SS/PP ve benzeri;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M ve benzeri;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 ve benzeri;



M&C Plakalı Eşanjör Ürünleri Teslimata Hazır
