Bakır 1.0/2.0/3.0 Bar Lehimli Plakalı Eşanjörler/BPHE ile Kompakt ve Düşük Maliyetli Paslanmaz Çelik

Bakır 1.0/2.0/3.0 Bar Lehimli Plakalı Eşanjörler/BPHE ile Kompakt ve Düşük Maliyetli Paslanmaz Çelik

BPHE İnşaat

Lehimli plakalı ısı eşanjörü (BPHE) konsepti, geleneksel plakalı ve çerçeveli ısı eşanjörünün bir varyasyonudur, ancak contalar ve çerçeve parçaları yoktur.Şimdi, M&C'nin BPHE'leri, kompakt, dayanıklı tasarımları, kurulum kolaylığı ve uygun maliyetli çalışması nedeniyle soğutma tesislerinde yerleşik bileşenlerdir.

BPHE Malzemesi

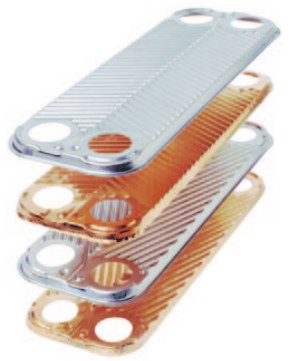

Lehimli plakalı ısı eşanjörü (BPHE), lehim malzemesi olarak bakır kullanılarak birlikte vakumla lehimlenmiş ince oluklu paslanmaz çelik plakalardan oluşur.Çok sayıda uygulama için fikir olmasına rağmen, bakır lehimli üniteler gıda uygulamaları ve agresif sıvılar içeren uygulamalar için uygun değildir.Burada en uygun çözüm, %100 paslanmaz çelikten yapılmış plakalı ısı eşanjörüdür.

BPHE Tasarım

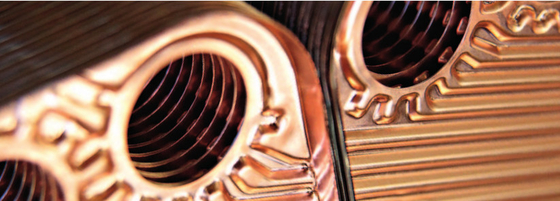

Paslanmaz çelik plakaların birlikte lehimlenmesi, sızdırmazlık contalarına ve kalın çerçeve plakalarına olan ihtiyacı ortadan kaldırır.Lehimleme malzemesi, plakaları temas noktalarında bir arada tutmanın yanı sıra paketi sızdırmaz hale getirir.M&C'nin BPHE'leri tüm temas noktalarında lehimlenmiştir ve optimum ısı transferi verimliliği ve basınç direnci sağlar.Plakalar, mümkün olan en uzun ömürleri sağlamak üzere tasarlanmıştır.

Hemen hemen tüm malzemeler ısı transferi için kullanıldığından, BPHE çok kompakt boyuttadır ve düşük bir ağırlığa ve düşük bir tutma hacmine sahiptir.M&C, özel gereksinimlerinizi karşılamak üzere özelleştirilebilen esnek bir tasarım sunar.

M&C'nin BPHE'leri, geniş bir ısı transferi görevleri yelpazesi için en uygun maliyetli çözümdür.

Akış Prensibi

Soğutma uygulamaları için lehimli bir ısı eşanjöründeki temel akış prensibi, en verimli ısı transfer sürecini elde etmek için paralel veya çapraz akıştır.Tek geçişli tasarımda tüm bağlantılar, ısı eşanjörünün bir tarafında yer alır ve kurulumu çok kolaylaştırır.

Kondenser - akış prensibi

Ana bileşenler evaporatörle aynıdır.Soğutucu akışkan, eşanjörün sol üst tarafından sıcak gaz olarak girer ve tamamen yoğuşana kadar kanalların yüzeyinde yoğuşmaya başlar ve sonra hafifçe aşırı soğutulur.İşlem "serbest yoğuşma" olarak adlandırılır.

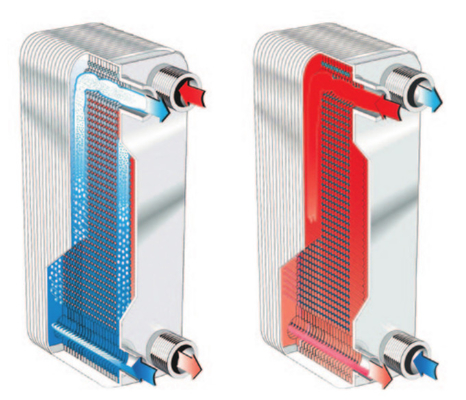

           Evaporatör, akış prensibini gösterir.Akış prensibini gösteren kondenser

Evaporatör - akış prensibi

Oluklu levhalar ve köşeler arasında oluşturulan kanallar, iki ortamın her zaman zıt yönlerde (karşı akım akışı) alternatif kanallardan akması için düzenlenmiştir.

İki fazlı soğutucu (buhar + sıvı) santralin çalışma koşullarına bağlı olarak buhar kalitesi ile eşanjörün sol alt kısmından girer.

Sıvı fazın buharlaşması kanalların içinde gerçekleşir ve her zaman bir dereceye kadar aşırı ısınma talep edilir, bu nedenle işleme "kuru genleşme" denmesinin nedeni budur.

Bir evaporatör çiziminde koyu ve açık mavi oklar, soğutucu bağlantılarının yerini gösterir.Soğutulacak su (tuzlu su), zıt kanallarda karşı akım akar;koyu ve açık kırmızı oklar, su (esmer) bağlantılarının yerini gösterir.

Soğutma Uygulamalarında Önemli Bileşenler

Dünya çapındaki soğutma uygulamalarında çok çeşitli görevler için kurulan M&C'nin yüksek performanslı BPHE'leri, maksimum güvenilirlik ve maliyet verimliliği ile en yüksek ısı transferi performansını sunar.

M&C, eksiksiz bir aşırı yüksek basınçlı BPHE portföyü sunar.Transkritik CO2 sistemlerindeki tüm farklı uygulamalar için idealdirler.M&C'nin BPHE'lerinin kurulu olduğu soğutma uygulamalarında, tipik ekipman şunları içerir:

soğutucu

Suyu veya tuzlu suyu soğutur ve ısıyı havaya veya suya verir.Su, bir klima sistemindeki havayı soğutmak veya imalat veya endüstriyel süreçleri soğutmak için farklı tipte ısı eşanjörleri aracılığıyla bir hidrolik sistem tarafından taşınır.Soğutma gruplarını çalıştırmak için normalde iki temel sistem kullanılır: buhar sıkıştırmalı soğutma çevrimine dayalı bir elektrik motoru tarafından çalıştırılan bir kompresör;veya bir absorpsiyonlu soğutma döngüsüne dayanan ısıyla çalışan bir sistem (buhar, yanan doğal gaz).

Isı pompası

Su kaynaklı ısı pompası olarak da adlandırılan ters çevrimde de çalışabilen bir tür su soğutucusu.Bu durumda birincil işlev, suyu ısıtmak ve soğutmayı havaya veya suya reddetmektir.Isıtılan su havayı veya suyu ısıtır.Isıtılan su, klima sistemindeki havayı ısıtır.Bu sistemin bir başka varyasyonu, ısıyı eklemek veya reddetmek için toprak veya su yüzeyini kullanan toprak kaynaklı ısı pompalarıdır.

Soğutma uygulamalarında BPHE'ler

BPHE, soğutma uygulamalarında çeşitli işlevler için verimli bir çözümdür.Bunlardan en yaygın olanı, iki temel ortamdan ısı transferini içerir: birincil akışkan olarak soğutucu (HFC veya doğal gaz) ve ikincil akışkan olarak su veya tuzlu su:

• Evaporatör, kuru genleşme, soğutma suyu;
• Kondenser, ısıyı suya geri veren veya geri kazanan;
• Suya kısmi ısı geri kazanımı için buhar soğutucu;
• Ekonomizer, soğutma sıvısı soğutucu akışkan ve aşırı ısınan buharlı soğutucu.

Diğer olası işlevler

• Kuyu suyu kullanarak sıvı soğutucuyu soğutmak için alt soğutucu.
• Seyreltilmiş çözeltiyi önceden ısıtmak veya konsantre çözeltiyi önceden soğutmak için absorpsiyon döngüsünde kullanılan ara ısı eşanjörleri.

Neden M&C BPHE'leri seçmelisiniz?

• Sürekli yüksek kaliteye sahip kompakt, dayanıklı tasarımlar;Kurulum kolaylığı.
• 0,5-600KW arası soğutma kapasiteleri sağlayan geniş BPHE modelleri yelpazesi.
• M&C'nin sistemi, geleneksel dağıtım sistemine sahip BPHE'lere kıyasla ısı transfer yüzeyinde önemli bir tasarruf sağlar.
• Uygun maliyetli: BPHE'lerin kompakt tasarımı sayesinde, gövde borulu ısı eşanjörlerine kıyasla yerden tasarruf.
• Küçük bekleme hacmi ve daha düşük soğutucu şarjı nedeniyle yeniden sıcaklık değişikliklerine hızlı yanıt.
• Müşterinin kendi özelliklerine göre özelleştirilmiş BPHE konfigürasyonu ile her görev için optimize edilmiş tasarım.
• Her BPHE, teslimattan önce basınç ve sızıntı testine tabi tutulur ve en kaliteli ürünleri garanti eder.
• M&C'nin Ar-Ge'ye yaptığı sürekli yatırımlar, en rekabetçi çözümleri sağlar.

BPHE Teknik Özellikleri
